一、产品简介

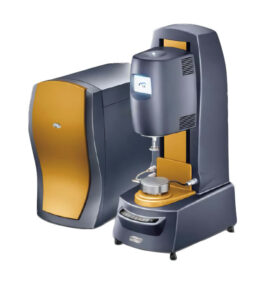

TA仪器推出了新款Discovery系列流变仪(DHR)。
DHR流变仪具有多项专利技术创新。如今已经获得专利的拖杯马达,第二代磁悬浮轴承,力再平衡传感器,双读取头光学编码器和真实位置传感器等多项新技术。
DHR流变仪全面提升了测试性能和技术参数。而且,DHR流变仪的夹具和温控系统都具有智能识别功能。
二、技术参数
仪器名称 | DHR-3 | DHR-2 | DHR-1 |
止推轴承 | 磁悬浮 | ||
径向轴承 | 多孔碳 | ||
马达设计 | 拖杯马达 | ||
动态扭矩(nN.m)小至 | 0.5 | 2 | 10 |
稳态扭矩(nN.m)小至 | 5 | 10 | 20 |
扭矩(mN.m)大至 | 200 | 200 | 150 |
扭矩分辨率(nN.m) | 0.05 | 0.1 | 0.1 |
频率(Hz)小至 | 1.00E-07 | ||
频率(Hz)大至 | 100 | ||
角速率(rad/s)小至 | 0 | ||
角速率(rad/s)大至 | 300 | ||
位移传感器 | 光学编码器 | ||
双读取头光学编码器 | 标配 | N/A | N/A |
位移分辨率(nrad) | 2 | 10 | 10 |
步阶应变响应时间(ms) | 15 | ||
步阶速率响应时间(ms) | 5 | ||
法向/轴向力传感器 | FRT | ||
法向力(N)大至 | 50 | ||
法向力灵敏度(N) | 0.005 | 0.005 | 0.01 |
法向力分辨率(mN) | 0.5 | 0.5 | 1 |
三、动态力学分析配件
DMA模块为固体和软固体材料的测试提供了一个新维度。现在除了灵敏度和最准确的转动剪切测量外,DHR可以提供线性方向变形的动态机械分析数据。兼容ETC炉新的DMA模块可使用薄膜拉伸三点弯臂梁弯和压缩变形。
新的轴向DMA功能可提供一个直接固体弹性量测试以弥补固体扭摆测试的不足。新的DMA模式是鉴定材料转化温度的理想选择,且整个仪内均可提供可靠的测量。
该独特能力得益于DHR平衡传感器(FRT)和专利磁悬浮轴承。该技术是在轴向实现振幅控制振荡变形,不是采用空气轴承或者被动的法向力传感器仪器所具备的。
技术参数
轴向振荡力小至 | 0.1N |
轴向力大至 | 50N |
轴向振荡位移小至 | 1μm |
轴向振荡位大 | 100μm |
轴向位移分辨率 | 20μm |
轴向频率范围 | 6*10﹣rad/s to 100rad/s |
